AE20125 10MHz Wobbel DDS Funktionsgenerator

AE20125 10MHz Wobbel DDS Funktionsgenerator
61,98 € *

Preise inkl. gesetzlicher MwSt. zzgl. Versandkosten

Auf Lager

Display:

USB-Schnittstelle:

Vorgefertigtes Leergehäuse:

Steckernetzteil:

  • AE20125
AE20125 10MHz Wobbel-DDS-Funktionsgenerator mit Modulation und USB-Schnittstelle... mehr

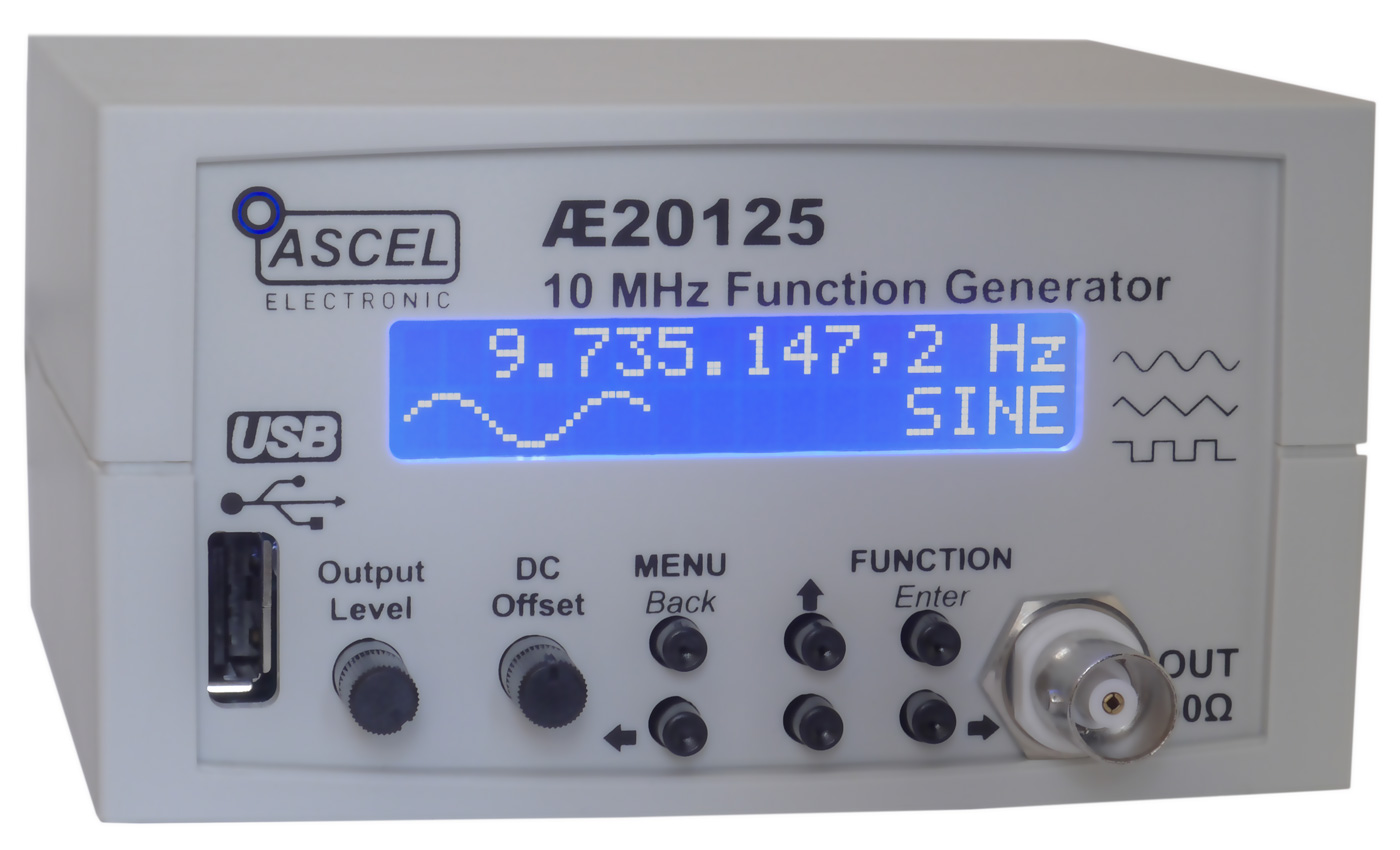

AE20125 10MHz Wobbel-DDS-Funktionsgenerator mit Modulation und USB-Schnittstelle

Revision 3: Verbesserte Performance!

Viele Neuerungen: Multilayer-Platine, Firmware-Updates über USB, verbesserte Signalqualität...

BESCHREIBUNG:
Komplett-Bausatz für einen 10 MHz Funktionsgenerator mit Wobbel-Funktion und Frequenz- und Phasenmodulation, USB-Schnittstelle

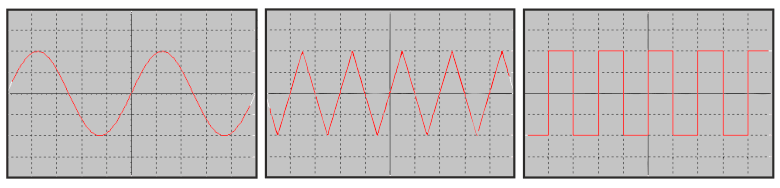

Sinus- (bis 10 MHz), Dreieck- und Rechtecksignal (bis 2,5 MHz)

Frequenzauflösung 0,1 Hz über den gesamten Bereich

Signalamplitude: 0 - 5Vpp einstellbar, 50 Ohm Ausgang

DC-Offset: 10V (-5V bis 5V einstellbar)

Wobbeln: Start- Stop- und Wobbelfrequenz sowie -richtung sowie -art
(Start->Stop-> oder Start->Stop->Start->) einstellbar, Sync-Ausgang

Modulation: Frequenz und Phase, interne oder externe Modulationsquelle

PLL-Einstellung mit -Faktor und -Offset für Verwendung als PLL-Zeitbasis

5 speicherbare Presets

USB-Schnittstelle (optional, siehe unten) komplett über den PC steuerbar, Software mitgeliefert

Frequenzgenauigkeit: 50ppm, über Menü kalibrierbar

Hintergrundbeleuchtetes gelb-grünes oder blaues LC-Display

Alle Einstellungen können gespeichert werden

Spectrum

Eine ausführliche, bebilderte 51-seitige Löt-, Aufbau- und Bedienungsanleitung ist im Lieferumfang enthalten.

Alle SMD-Bauteile sind vorbestückt, es brauchen nur konventionelle Bauteile gelötet zu werden!

Damit ist der Bausatz auch für Einsteiger gut geeignet.
Alle benötigten Bauteile sind komplett im Lieferumfang enthalten.

Technischer Support vor und nach dem Kauf ist bei uns selbstverständlich!

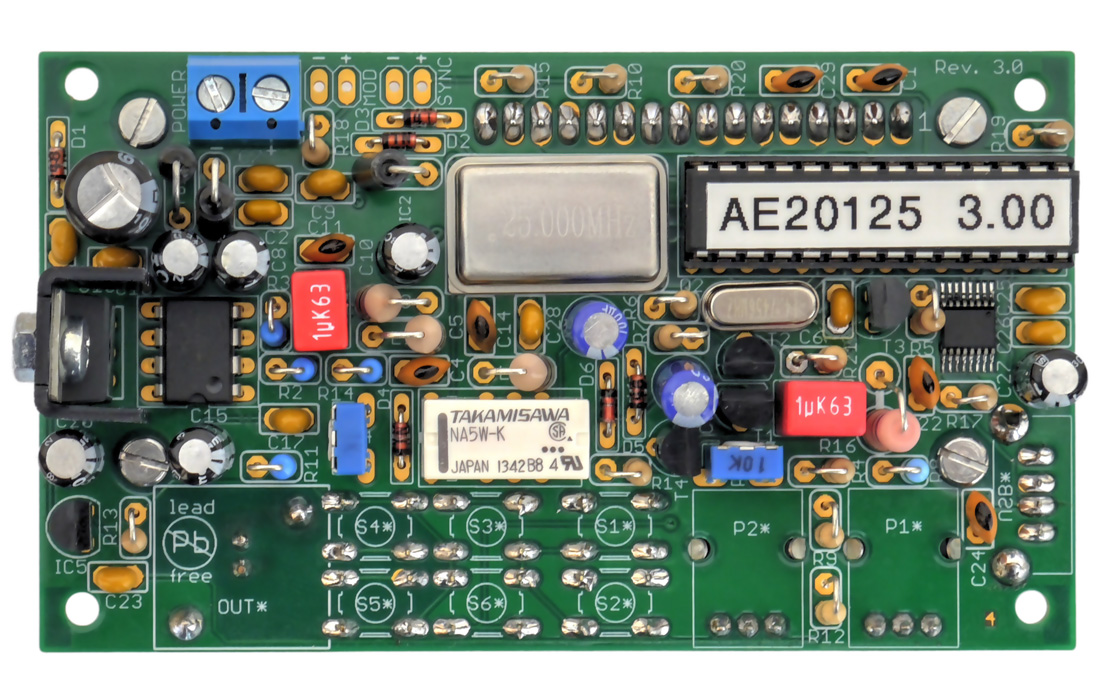

AE20125 PCB

OPTIONEN:
USB Schnittstelle:

Die für nur 5€ Aufpreis erhältliche USB Version verfügt über eine USB 1.1/2.0 Schnittstelle. Darüber kann der Funktionsgenerator sowohl überwacht als auch gesteuert werden.
Ebenfalls sind darüber Updates der Firmware möglich, die zukünftig neue Funktionen hinzufügen werden.

PC Software

Screenshot der mitgelieferten Software. Das Datenformat ist in der beiliegenden Dokumentation vollständig dokumentiert, um eine problemlose Einbindung in eigene Software zu gewährleisten.

Passendes USB-A-A Kabel ist im Shop unter "Komponenten" erhältlich!

Display:

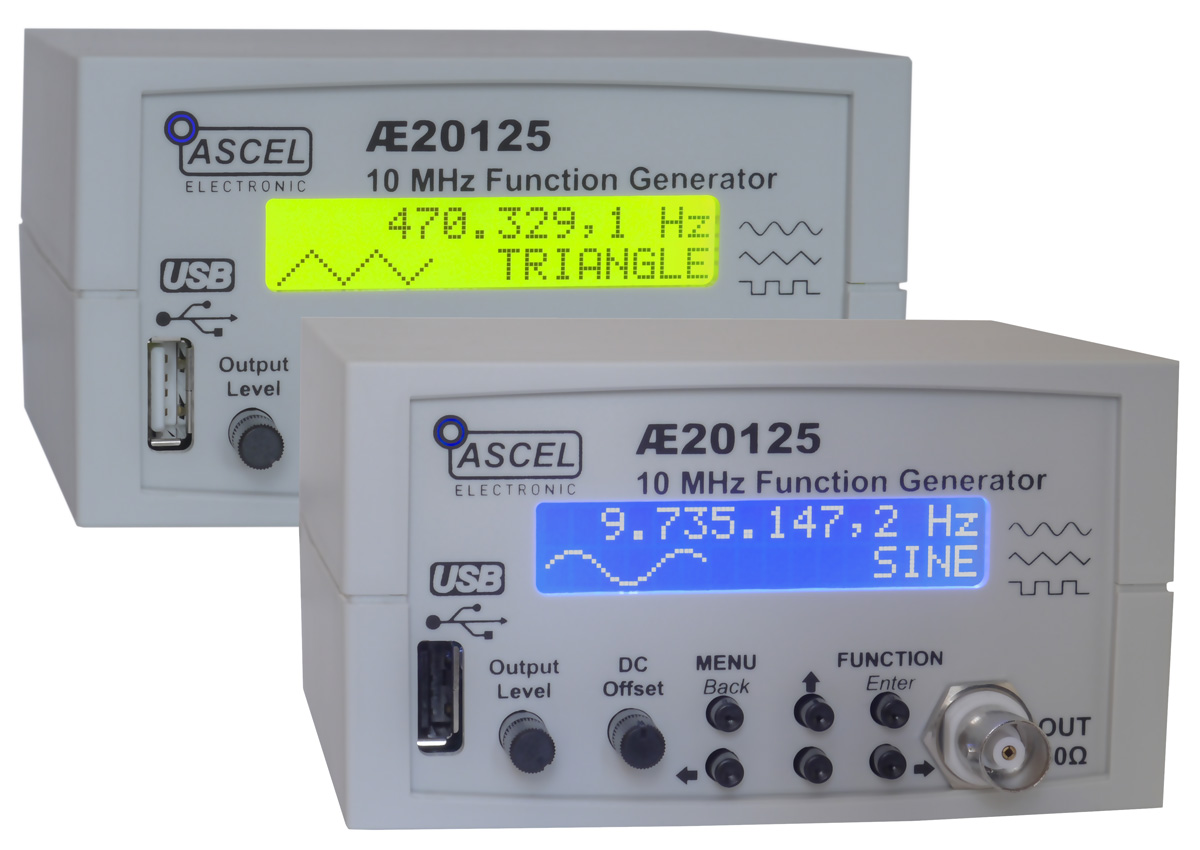

Es stehen ohne Aufpreis zwei verschiedene Displays zur Auswahl: Gelb-Grün (-YG) oder Blau (-BL).

LCD Colors
Gehäuse:

Ein fertiges Leergehäuse mit allen erforderlichen Ausschnitten und Beschriftung ist für 12€ erhältlich.

Außenmaße: (BxHxT) 110x60x107mm.
Case
Weiteres Zubehör:

15V Steckernetzteil 220V Euro-Stecker oder 110V US/Kanada-Stecker: 8€


TECHNISCHE DATEN:

Signalformen: Sinus, Dreieck, Rechteck

Frequenzbereich:
    Sinus: 0,1 Hz - 10 MHz
    Dreieck: 0,1 Hz - 2,5 MHz
    Rechteck: 0,1 Hz - 2,5 MHz

Schrittweite: 0,1 Hz über den gesamten Bereich

Genauigkeit: 50ppm (kalibrierbar)

Signalamplitude: 5Vpp

DC-Offset: 10V (-5V bis +5V)

Ausgangsimpedanz: 50 Ohm

Modulation: FSK, PSK

Frequenzhub: ±0,1 - 10 MHz

Phasenhub: ±0,1° - 359,9°

Modulationsquelle: intern, extern

Interne Modulationsfrequenz: 0,1 Hz - 1 KHz

Wobbelbereich: 0,1 Hz - 10 MHz

Wobbelfrequenz: 0,1 Hz - 10 Hz

Anzeige: 2x16 Zeichen Dot-Matrix

PLL-Faktor: 1x - 9999,9x

PLL-Offset: ±1 Hz - 1 GHz

PC-Schnittstelle: USB 1.1/2.0 (optional)

Betriebsspannung: 14-18V DC
